Fungsi dan Sifat Gambar Sebagai Gambar Teknik

1. Gambar Sebagai Bahasa Teknik

Gambar adalah sebuah alat komunikasi untuk menyatakan maksud dari seorang sarjana teknik. Oleh karena itu gambar sering juga disebut sebagai bahasa teknik atau bahasa untuk sarjana teknik.
Perbandingan antara bahasa dan gambar diperlihatkan pada tabel dibawah, dimana standard gambar merupakan tata bahasa dari suatu bahasa.
Penerusan informasi adalah fungsi yang penting untuk bahasa maupun gambar. Gambar bagaimanapun adalah bahasa teknik. Oleh karena itu diharapkan bahwa gambar harus meneruskan keterangan-keterangan secara tepat dan obyektif. Dalam hal bahasa, kalimat pendek dan ringkas mencakup keterangan – keterangan dan pikiran-pikiran yang berlimpah. Hal ini hanya dapat dicapai oleh kemampuan, katier dan watak sipenulis. Di lain pihak keterangan dan pikiran demikian hanya dapat dimengerti oleh pembaca yang terdidik
Keterangan-keterangan dalam gambar, yang tidak dapat dinyatakan dengan bahasa, harus diberikan secukupnya sebagai lambing-lambang. Oleh karena itu berapa banyak dan berapa tinggi mutu keterangan yang dapat diberikan dalam gambar tergantung dari bakat perancang gambar ( design drafter). Sebagai juru gambar sangat penting untuk memberikan gambar yang tepat dan mempertimbangkan pembacanya. Untuk pembaca, penting juga berapa banyak keterangan yang dapat dibacanya dengan teliti dari gambar.
Tabel 1 Bahasa dan gambar

	Lisan	Kalimat	Gambar
Indra	Akustik	Visual	Visual
Ekspresi	Suara	Kalimat	Gambar
Aturan	Tata bahasa	Standard Gambar

2. Fungsi Gambar

Fungsi gambar digolongkan menjadi tiga golongan berikut :

• Penyampaian Informasi

Gambar mempunyai tugas meneruskan maksud dari perancang dengan tepat kepada orang-orang yang bersangkutan, kepada perencana proses, pembuatan, pemeriksaan, perakitan dan sebagainya. Orang-orang yang bersangkutan bukan saja orang-orang dalam pabrik sendiri, tetapi juga orang-orang dalam pabrik sub kontrak ataupun orang-orang asing dalam bahasa lain.

• Pengawetan, Penyimpanan dan penggunaan keterangan

Gambar merupakan data teknis yang sangat penting sebagai bahan informasi untuk rencana-rencana yang akan dating shingga diperlukan cara-cara penyimpanan, kodifikasi nomor urut gambar dan lain-lain.

Gambar 1.1 Gambar 1.2

• Cara-cara pemikiran dalam penyiapan informasi

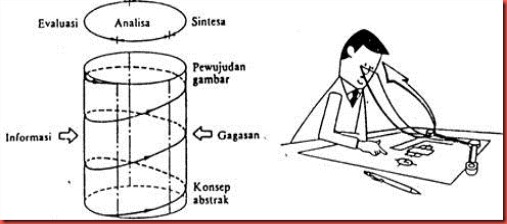

Dalam perencanaan, konsep abstrak yang melintas dalam pikiran diwujudkan dalam bentuk gambar melalui proses, seperti gambar 1.3 misalntya. Pertama-tama analisa dan disintesa dengan gambar. Kemudian gambarnya diteliti dan dievaluasi. Proses ini diulang-ulang sehingga didapatkan gambar yang sempurna. Dengan demikian gambar tidak hanya melukiskan gambar, tyetapi berfungsi juga sebagai peningkat daya piker untuk perencana Gambar 1.4. Oleh karena itu sarjana teknik tanpa kemampuan menggambar akan kekurangan cara penyampaian keinginan maupun cara menerangkan.

Gambar 1.3 Gambar 1.4

3. Sifat-sifat gambar

Sifat-sifat gambar dilihat dari tujuan gambar dapat diuraikan sebagai berikut

• Internasionalisasi Gambar

Peraturan-peraturan gambar dimulai dengan persetujuan bersama antara orang-orang bersangkutan, dan kemudian telah menjadi bentuk standard perusahaan bersama dengan meluasnya dunia usaha, keperluan standar perdagangan dan standard nasional meningkat. Pada tahun-tahun terakhir ini peningkatan pembagian kerja secara intrnasional, perkenalan dengan teknologi asing, telah mengharuskan internasionalisasi standard gambar.
Agar supaya tujuan ini dapat dicapai, penunjukan-penunjukan dalam gambar harus sama secara internasional maupun ketentuan-ketentuan dan pengertian cara-cara penunjukan dan lambing harus diseragamkan secara Internasional. Lagipula suatu bahasa tertentu tidak boleh dicantumkan dalam gambar.

• Mempopulerkan gambar

Dalam lingkungan teknologi tinggi, akibat dikenalnya teknologi, golongan yang harus membaca dan mempergunakan gambar meningkat jumlahnya. Akibatnya diperlukan cara mempopulerkan gambar, dan gambar harus jelas dan mudah, peraturan-peraturan dan standar, eksplisit sangat diperlukan

• Perumusan gambar

Hubungan yang erat antara bidang-bidang industri seperti permesinan, stuktur, perkapalan, perumahan atau arsitektur, teknik sipil, masing-masing dengan kemajuan masyarakat teknologinya, tidak memungkinkan menyelesaikan suatu proyek dari satu bidang saja, bahkan lebih dari itu, telah menjadi suatu keharusan untuk menyediakan keterangan-keterangan gambar yang dapat dimengerti, terlepas dari bidang-bidang di atas. Untuk tujuan ini masing-masing bidang akan mencoba untuk mempersatukan dan mengidentifisir standar-standar gambar.

• Penyederhanaan gambar

Penghematan tenaga kerja dalam menggambar adalah penting tidak hanya untuk mempersingkat waktu, tetapi juga untuk meningkatkan mutu rencana. Oleh karena itu penyederhanaan gambar menjadi masalah penting untuk menghemat tenaga menggambar.

• Modernisasi gambar

Bersamaan dengan kemajuan teknologi, standar gambar juga telah dipaksa untuk mengikutinya, dapat disebutkan di sini cara-cara baru ( modern ) yang telah dikembangkan seperti misalnya pembuatan film mikro, berbagai macam mesin gambar otomatis dengan bantuan computer ( CAD – Computer Aided Design) dsb
